[Unreal Engine] 애니메이션(Animation)

애니메이션(Animation)

언리얼의 애니메이션 시스템은 복잡하고 상호작용적이며, 사실적인 캐릭터 애니메이션을 제작하기 위해 설계되었습니다. 언리얼 엔진에선 캐릭터의 다양한 애니메이션을 체계적으로 관리하는 도구인 **애니메이션 블루프린트(Animation Blueprint)**를 제공합니다.

---

애니메이션 블루프린트의 주요 구성

애님 인스턴스(Anim Instance)

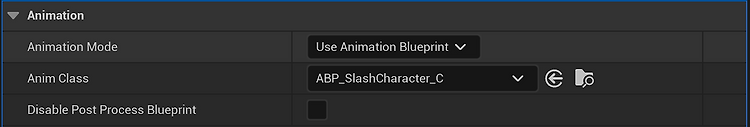

해당 애니메이션을 사용하기 위해선 블루프린트 혹은 C++에서 사용한  Anim Class 를 지정해줘야 한다.

클래스에서 애니메이션 블루프린트를 다루는 기반이 되는 형태입니다. 스켈레탈 메시는 기본적으로 애니메이션 기능이 탑재되어 Mesh 에 사용해야 할 애니메이션 블루프린트를 지정한다. 클래스에서 사용하기 위해 애니메이션 블루프린트 클래스를 인스턴스 하는 것이 애님 인스턴스(Anim Instance) 입니다.

애님 그래프(Anim Graph)

애니메이션 전환 조건 및 노드를 변환하면서 애니메이션을 실시간으로 디버깅할 수 있다.

애님 그래프(AnimGraph)는 현재 프레임에 대한 스켈레탈 메시의 최종적인 포즈를 구하는데 사용합니다. 기본적으로 각각의 애니메이션 블루프린트에는 애님 그래프가 있으며, 그 안에는 애니메이션 노드를 배치하고 연결함으로써 스켈레탈 메시에 대한 포즈를 설정합니다.

이벤트 그래프(Event Graph)

애니메이션 블루프린트가 가진 변수가 특정 조건을 만족하는지 등에 따라 애님 그래프에서 사용할 값을 계산하고 애니메이션 블루프린트를 업데이트하는 데 사용되는 이벤트 기반 그래프입니다. 개발을 진행하면 애니메이션의 특정 지점에서 원하는 이벤트 혹은 메소드를 실행해야 할 필요가 있습니다. 그러나 언리얼 엔진의 애니메이션 시퀀스(단일 애니메이션)는 해당 애니메이션을 사용하는 블루프린트에서 직접적으로 함수를 호출할 수 없습니다. 대신, 애니메이션 시퀀스에서 타임라인의 타임라인의 특정 지점에서 Notify를 정의하고, 이벤트 그래프에서 해당 Notify 이벤트를 생성하고 C++의 메소드를 연결하여 실행할 수 있습니다.

정의된 Notify의 이벤트를 호출하고 관련 클래스 메소드와 흐름을 연결하여 이벤트를 실행한다.

※ 구체적인 동작과정

1. 애니메이션 시퀀스: 먼저 특정 지점에서 함수를 호출하려는 애니메이션 시퀀스가 필요합니다. Unreal의 애니메이션 시퀀스는 본질적으로 개별 애니메이션 클립입니다.
2. 애니메이션 Notify 추가: Unreal 애니메이션 편집기의 애니메이션 타임라인 내에서 시퀀스의 원하는 지점에 애니메이션 Notify를 추가할 수 있습니다. 타임라인을 마우스 오른쪽 버튼으로 클릭하고 "알림 추가"를 선택하면 됩니다.
3. Notify 이벤트 생성: 타임라인에 알림이 배치되면 사전 정의된 알림 이벤트를 사용하거나 사용자 정의 이벤트를 생성하는 두 가지 옵션이 있습니다. 미리 정의된 Notify는 사운드 재생이나 입자 효과 같은 일반적인 작업을 다룹니다. 보다 구체적인 기능을 위해 사용자 정의 Notify를 생성할 수 있습니다. 여기에는 AnimNotify 또는 AnimNotifyState(프레임 범위에 걸쳐 있는 알림의 경우)에서 파생된 새 클래스를 생성하는 작업이 포함됩니다.
4. 기능 구현: Custom Notify의 경우 C++ 또는 블루프린트로 원하는 기능을 구현합니다. 이 함수는 애니메이션이 타임라인의 Notify 지점에 도달할 때 실행됩니다.
5. 게임 개체에 연결: Unity와 마찬가지로 기능을 수행하는 개체에는 관련 구성 요소가 있어야 합니다. 예를 들어 Notify가 소리를 재생해야 한다면 게임 개체에는 해당 소리를 재생할 수 있는 오디오 구성 요소가 있어야 합니다.

애니메이션 몽타주(Animation Montage)

애니메이션 몽타주(Animation Montage)는 여러 애니메이션 시퀀스를 하나의 에셋으로 합칠 수 있는 시스템입니다. 묶인 애니메이션 시퀀스들을 한번에 관리할 수 있으며, 이를 섹션(Section)으로 나누어 그 일부만, 혹은 조합하여 재생이 가능합니다. 위 이미지에서는 총 3개의 섹션으로 나뉘어 있으며, 이를 블루프린트 혹은 C++에서 섹션을 선택하여 애니메이션을 실행할 수 있습니다. 애니메이션 몽타주는 Notify를 통해 사운드 실행, 메소드 실행, 이펙트 생성 등 다양한 이벤트를 실행할 수 있습니다. 예를 들어, 현재 이미지의 notify는 다음과 같습니다.

이미지 속 섹션들 역할

• EnableCollision - 소유한 무기의 Collsion의 충돌체크를 실행합니다.
• DisableCollision - 소유한 무기의 Collision의 충돌체크를 해제합니다.
• sfx_Whoosh - 무기를 휘두르는 사운드를 실행합니다.
• Trail - 해당 구간을 실행하는 동안 소유한 무기의 특정 위치에 이펙트를 실행합니다.
